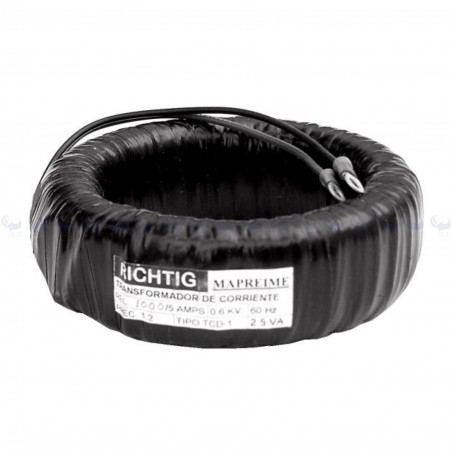

Transformador tipo Dona encintado
  • Transformador tipo Dona encintado

Tipo Dona encintado

Rating
Corriente de Primario
Corriente de Secundario
$34.64
Impuestos incluidos Entrega de 1 a 2 días
Cantidad



Términos y Condiciones



Política de Entregas

Descripción

CARACTERÍSTICAS:

  • Aislamiento para 0.6 kV uso interior
  • Color negro
  • Para medición en amperimetros wattmetros, factorimetros etc.
  • Conductores rojo y negro
  • Etiqueta plastificada



CATÁLOGO - No. de Partes para Ordenar

RANGODIMENSIONES EN PULGADAS

CAPACIDAD

TÉRMICA

PRECISIÓN5A1A
DIÁMETRO
INTERIOR		DIÁMETRO
EXTERIOR		ANCHONo. PARTENo. PARTE
10/A 1.25 3 1 1VA 3.0% 1380010 1380011
15/A 1.25 3 1 1VA 3.0% 1380020 1380021
20/A 1.25 3 1 1VA 3.0% 1380030 1380031
25/A 1.25 3 1 1VA 3.0% 1380040 1380041
30/A 1.25 3 1 2VA 3.0% 1380050 1380051
40/A 1.25 3 1 2VA 3.0% 1380060 1380061
50/A 1.25 3 1 2VA 3.0% 1380070 1380071
60/A 1.25 3 1 2VA 3.0% 1380080 1380081
75/A 1.25 3 1 2VA 2.0% 1380090 1380091
100/A 1.25 3 1 2VA 1.5% 1380100 1380101
150/A 1.25 3 1 2VA 1.5% 1380110 1380111
200/A 1.5 3 1 3VA 1.5% 1380120 1380121
250/A 1.5 3 1 4VA 1.0% 1380130 1380131
300/A 2 3.5 1 5VA 1.0% 1380140 1380141
400/A 2 3.5 1 5VA 0.5% 1380150 1380151
500/A 2.25 3.75 1 5VA 0.5% 1380160 1380161
600/A 2.25 3.75 1 7VA 0.5% 1380170 1380171
800/A 3.25 4.75 1 8VA 0.5% 1380180 1380181
1000/A 3.25 4.75 1 10VA 0.3% 1380190 1380191
1200/A 3.25 4.75 1 12VA 0.3% 1380200 1380201
1500/A 3.25 4.75 1 12VA 0.3% 1380210 1380211
1600/A 3.25 4.75 1 12VA 0.3% 1380220 1380221
2000/A 4.5 6.5 1 20VA 0.3% 1380230 1380231
2500/A 4.5 6.5 1 20VA 0.3% 1380240 1380241
3000/A 4.5 6.5 1.25 25VA 0.3% 1380250 1380251
3500/A 4.5 6.5 1.25 25VA 0.3% 1380260 1380261
4000/A 6 7.5 1.25 30VA 0.3% 1380270 1380271
5000/A 6 7.5 1.25 30VA 0.3% 1380280 1380281
6000/A 6 7.5 1.25 30VA 0.3% 1380290 1380291

OTRAS DIMENSIONES, CONSULTE.

DIAGRAMA DE CONEXIONES

CONEXIONES TRIFÁSICAS
DEBEN INSTALARSE MANTENIENDO EL ORDEN
  • Ejemplo: Si oriento P1 hacia la carga, en un Transformador, los otros dos deben tener la misma orientación, es decir, estar del mismo lado.
  • P1 ó Primario es el Conductor grueso que pasa por el centro del Transformador.

EN CONEXIONES MONOFÁSICAS NO HAY REGLAS.
