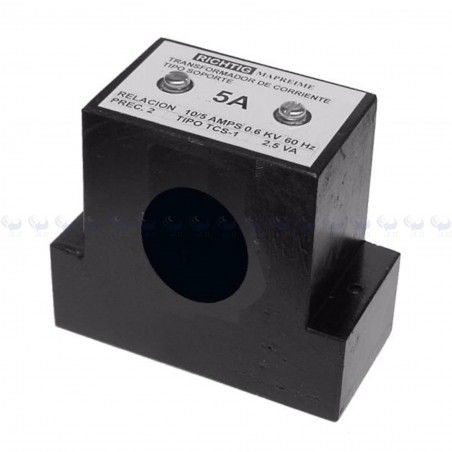

Tipo Soporte con agujero para medición

CARACTERÍSTICAS:

• Aislamiento para 0.6 KV uso interior.
• Para fijarse en Tablero.
• Para medición en Amperímetros, Wattmetros, Factorímetros, etc.
• Corriente Secundario de 5A ó de 1A.
• Encapsulado en Resina Sintética.
• Excelente Aislamiento.
• Bornes terminales resistentes.
• Clase de Precisión 2%.

CATÁLOGO - No. de Partes para Ordenar

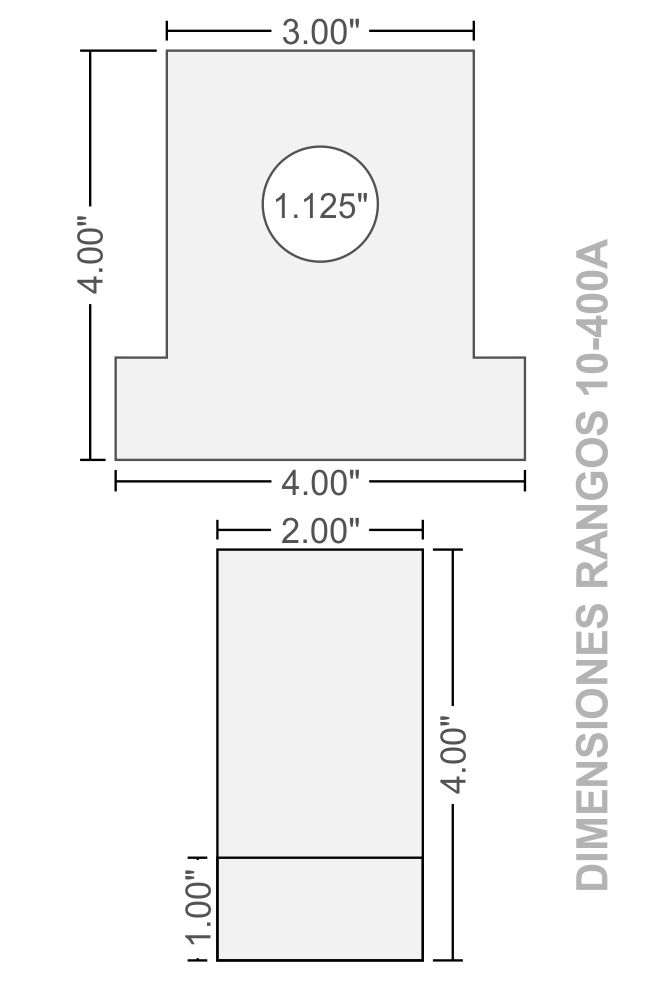

RANGOS	Aislamiento	5A No. PARTE	1A No. PARTE	DIMENSIONES
5A	0.6KV	5300000	5400000
10A	0.6KV	5300010	5400010
15A	0.6KV	5300020	5400020
20A	0.6KV	5300030	5400030
25A	0.6KV	5300040	5400040
30A	0.6KV	5300050	5400050
40A	0.6KV	5300060	5400060
50A	0.6KV	5300070	5400070
60A	0.6KV	5300080	5400080
75A	0.6KV	5300090	5400090
100A	0.6KV	5300100	5400100
150A	0.6KV	5300110	5400110
200A	0.6KV	5300120	5400120
250A	0.6KV	5300130	5400130
300A	0.6KV	5300140	5400140
400A	0.6KV	5300150	5400150
500A	0.6KV	5300160	5400160
600A	0.6KV	5300170	5400170
800A	0.6KV	5300180	5400180
1000A	0.6KV	5300190	5400190
1200A	0.6KV	5300200	5400200
1500A	0.6KV	5300210	5400210
1600A	0.6KV	5300220	5400220

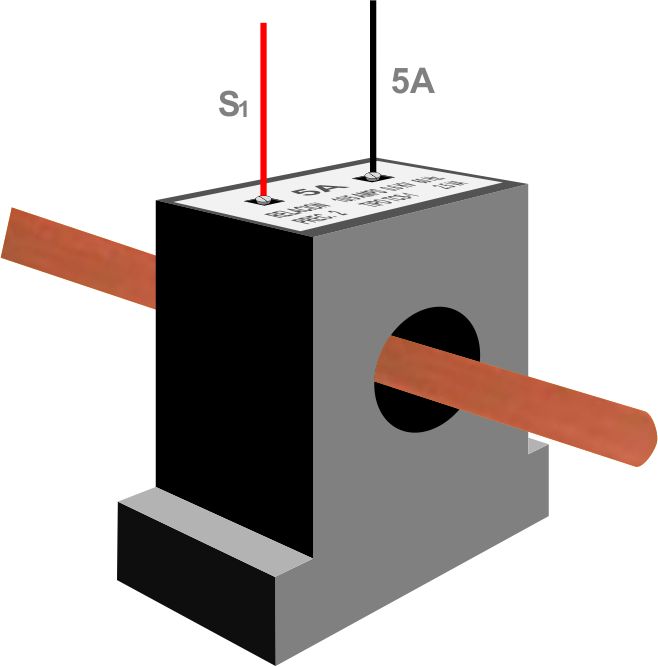

DIAGRAMA DE CONEXION

CONEXION
